超聲波能量是瞬間爆發(fā)的，而熔接處應(yīng)成點(diǎn)或線條，以及傳遞的距離都要契合超聲波焊接。有人認(rèn)為只要是塑料材料，無(wú)論怎樣接合面都可以很好地進(jìn)行焊接，這是一個(gè)工藝上的誤區(qū)。當(dāng)瞬間能量產(chǎn)生時(shí)，接縫面積越大，能量松散越嚴(yán)峻，焊接作用越差，甚至無(wú)法焊接。別的超聲波是縱向傳波的，能量丟掉同距離成正比，遠(yuǎn)距離焊接應(yīng)控制在6厘米以內(nèi)。焊接線應(yīng)控制在30----80絲之間為宜，工件的臂厚不能低于2毫米，否則不能出色熔接，特別是要求氣密的產(chǎn)品。

超聲波焊接機(jī)對(duì)需要焊接的工件質(zhì)料也是有要求的，不是一切材料都能用超聲波焊接，而部分人則理解為任何材料都可以進(jìn)行超聲波焊接，可以說(shuō)這是一個(gè)很大的工件誤區(qū)。因?yàn)椴煌N質(zhì)料之間有的能更好地焊接， 有的是基本能相熔，有的是不相熔的。而同一材料之間熔點(diǎn)是相同的，從原理講是可以焊接的，可是當(dāng)要焊接的工件的熔點(diǎn)大于350℃時(shí)，就不再適合用超聲波焊接了。因?yàn)槌暿撬查g使工件分子溶化，判別依據(jù)是在3秒之內(nèi)，不能很好的熔接，那這些就應(yīng)該選擇其它工藝進(jìn)行焊接。如熱板焊接等。一般來(lái)講ABS料是比較容易焊接，而尼龍則是相對(duì)難熔接的。

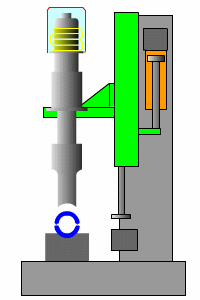

很多從事多年超聲焊接的人員，對(duì)超聲波的能量地傳遞普遍存有一種誤解的，認(rèn)為是音波在接觸面進(jìn)行焊接，其實(shí)真實(shí)的焊接原理是換能器把電能轉(zhuǎn)換為機(jī)械能后，再通過(guò)工件物質(zhì)分子進(jìn)行傳導(dǎo)，而聲波在固體中地傳導(dǎo)聲阻遠(yuǎn)小于在空氣中的聲阻，所以當(dāng)聲波通過(guò)工件接縫時(shí)，縫隙中的聲阻大，發(fā)作的熱能恰當(dāng)就大。溫度首要抵達(dá)工件的熔點(diǎn)，再加上必定的壓力，使接縫熔接。而工件的其它部分因?yàn)闊嶙栊。瑴囟鹊筒粫?huì)熔接。其原理同電工學(xué)中的歐姆定律類似。
