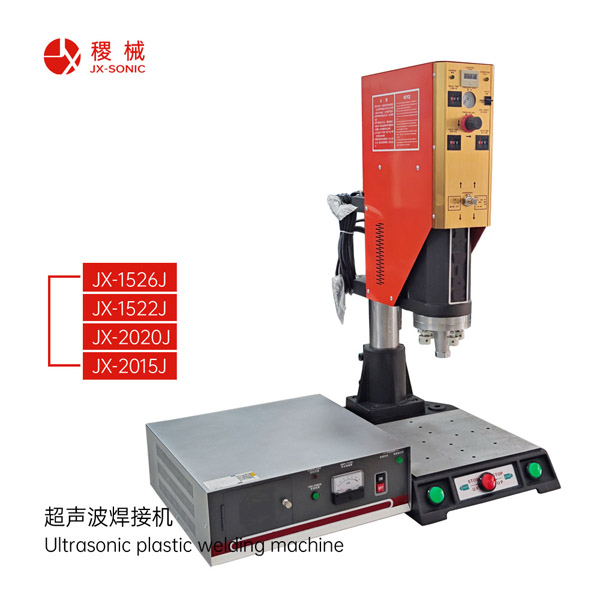

1．使用前的準備

　　1.1本機應安裝在堅固的基礎上，并遠離暖氣設備和其它熱源，在機器后面至少應留出150mm的間隙以便于通風和布線，還應確保機器頂部能暢通無阻地排氣；

　　1.2工作前應先確定電源電壓，必要時還需要配備穩壓電源；

　　1.3本機應可靠接地，除電源進線的接地線接地外，機座后側的銅螺釘也應重復接地，接 地網電阻應不大于4Ω；

　　1.4將氣源管路接在本機機殼右側板上的分水濾氣器的進氣快速接頭上，接頭處應緊密無泄漏；

　　1.5 按結構圖所示，將高頻線插頭插入機座后側的高頻線插座，同時將從主箱引出的數據線插頭插入電器箱后側的數據線插座中；

　　完成上述準備工作后，可進行換能器振動系統的安裝。

　　扭緊超聲波模具

　　上好超聲波模具，一定要緊固

　　松開四個水平調節螺絲，擺正模具

　　松開4個水平調節螺絲，擺正模具方向

　　手動下降狀態，調節機身高度

　　手動下降狀態，調節機身高度，使用模具壓緊產品

　　使上下模對位

　　放置底模，并且調整水平調節螺絲，使上下模充分接觸

　　固定水平調節螺母

　　固定好水平調節螺母

　　固定底模

　　固定底模，注意是在手動下降狀態，防止移動，固定好以后，按急停按鈕，使焊頭上升

　　頻率掃描，自動識別超聲波模具頻率

　　一鍵掃頻，自動識別超聲波模具頻率（如果是老款式機器，需要手動調節頻率旋鈕，把電流調至1A一下）

　　設定延時、焊接以及保壓時間

　　進入設定界面，設定參數

　　設定參數

　　分別設定延時、焊接、保壓時間以及振幅等參數，設定完成，再次按下設置按鍵保存數據，回到待機畫面，即可使用

　　3．整機調試

　　3.1調整氣動部分：

　　3.1.1接通氣源，檢查管路有無泄漏，若有泄漏應排除故障；

　　3.1.2轉動調壓閥旋鈕，初定氣壓在0.2~0.3MPa之間；

　　3.1.3轉動升降手輪，調整焊頭高度，應確保焊頭與焊件接觸時，氣缸活塞工作在緩沖區（即氣缸行程應為75mm）,調整完后鎖緊鎖緊手柄。

　　3.1.4微調1為使上下模具接觸良好，故應對氣缸行程做稍微調整，松開微調鎖緊螺母5，轉動微調手輪，順時針時，減小氣缸行程，逆時針時，增大氣缸行程。旋轉一圈移動1mm，調整好后鎖緊微調鎖緊螺母。

　　3.2試通電和調整運動系統

　　3.2.1檢查急停按鈕是否在閉合位置，焊機接上電源，打開電源開關，此時電器箱面板的綠色指示燈亮，箱內儀用排氣風扇開始工作，若有故障，立即排除；

　　3.2.2按下焊頭下降按鈕，氣缸帶動焊頭座下降，若出現爬行現象或其它故障應排除。

　　3.3調整調諧回路

　　按下音波調試按鈕，然后用絕緣柄螺絲刀調電器箱上頻率調節旋鈕，當負載指示表的讀數調至小值時便停止旋動，但此讀數不得大于負載表（20）滿刻度的20%，若超過應重新調整換能器組的變幅比。

　　調整過程應注意：試驗超聲時過載燈是否亮，若發亮應松開音波調試開關，稍停1~2秒后再行調試。

　　調整完畢，按工藝要求選擇各種焊接參數。

　　超聲波焊接機面板參數設置

　　3.4觸發壓力的調整

　　焊機面板上裝有預觸發調整機構，當焊頭接觸工件后，延時時間繼電器延時觸點動作，發射超聲波，焊接時間為發超聲時間，焊機工作時，必須把延時時間調至剛好工件壓緊時觸發超聲波，此時焊接效果佳，保壓時間是焊接完后使熔合面在一定壓力下進一步粘合。

　　五、使用注意事項

　　1．為確保安全，防止觸電，本機未經妥善接地不許開機；

　　2．在通電的情況下，不應拉開電器箱，以免造成觸電事故；

　　3．機器應定時清掃，不要讓運動部件和電器箱里的元件積灰塵，以免造成運行不靈和接觸不良或短路；

　　4．機器啟動后，尤其是在發射超聲波時，不得將手置于焊頭下方，以免因高壓力和超聲振動而損傷手和手指；

　　5．機器啟動或發射超聲波時，不得使焊頭接觸到金屬底模或壓板，以免引起焊頭碰壞，換能器振碎；

　　6．加工有毒性的塑料工件時，會產生對人體有害的氣體，這時應有良好的通風條件。

　　7．鎖緊手柄應鎖緊，保證焊接過程中機身上下不能移動。

　　二．變幅桿、焊頭與下模的選擇使用

　　對塑料零件進行超聲波焊接、鑲嵌、鉚接和嵌邊等加工時，變幅桿、焊頭的選擇使用是一個極為重要的因素。塑料零件加工質量的好壞，很大程度取決于變幅桿、焊頭的振幅是否合適，以及與換能器在電聲性能上是否匹配。

　　1．需要增加振幅的場合

　　1．1焊接時能量不足，造成焊接效果差；

　　1．2焊接時間過長；

　　1．3鉚接時，熔化發生在塑料銷釘?shù)牡撞慷皇窃陧棽俊?/p>

　　2．需要降低振幅的場合

　　2．1開始焊接時，或調諧時總是發生超載；

　　2．2氣壓增加時，機器易發生故障；

　　2．3調諧時，負載指示表指針不能降到20%以下；

　　2．4塑料零件或金屬鑲嵌件被損壞。

　　焊頭的作用是傳遞超聲波能量，并將其偶合到所要焊接或加工的塑料零件上，在下模的共同作用下，使塑料零件的超聲加工這一過程得以完成。焊頭和下模應根據塑料零件的要求不同而另行設計，其形狀是多種多樣的。本公司將負責為用戶設計和制造所需的焊頭和下模，以及特殊變比的變幅桿。
